PLACA BASE(MOTHERBOARD)

-

¿que es?
una tarjeta de circuito impreso con componente muy variados entre si.Esta placa tiene unas caracteristicas fisicas que denominamos factor forma
Averigiua el factor forma de las placas actuales:
ATX:30,5 x 24,4cm Integracion de los puertos E/S en la propia placa base y tienen mejor refrigeracion, dado que el procesador esta en paralelo con las ranurs de memoria

MINI ITX:17 x 17cm Las placas Mini-ITX solamente disponen de una ranura de expansion PCI y una ranura para un modulo de memoria.

Shoket es donde se integra el procesador con una determinada forma fisica y electrica que va ligada al tipo de procesador que podemos usar en esa placa
LGA1151/LGA2066/LGA2011 alto rendimiento de INTEL
AM4 de la serie A del RYZEN/TR4 de la serie X AMD
Averigua que otro shoket no tan moderno se compra en la actualidad

el chipset es una serie de circuitos integrados que se encarga de la transeferencia de datos es el componente mas relevante a la hora de comprar la placa y determinar la compatibilidad de esta en el procesador actualmente hay dos fabricantes de chipset

ranuras RAM almacenan la informacion que se esta utilizando durante el procesamiento el chipset estandar soporta el 64gb y el x99 y x299 128gbde ram

Ranuras de expansion son los diferentes complementos que podemos integrar en nuestra placa base y que va a mejorar su rendimiento
1- tarjetas PCI EXPRESS:son las ranuras mas comunes, este tipo de ranura tambien puede llevar tarjetas de sonido,discos duros SSD,tarjetas inalambricas y la conexion puede ser 16 x que es el que suele usar la grafca 1 x que es el que suele utilizar la wifi

averiguar que es un disco duro PCI

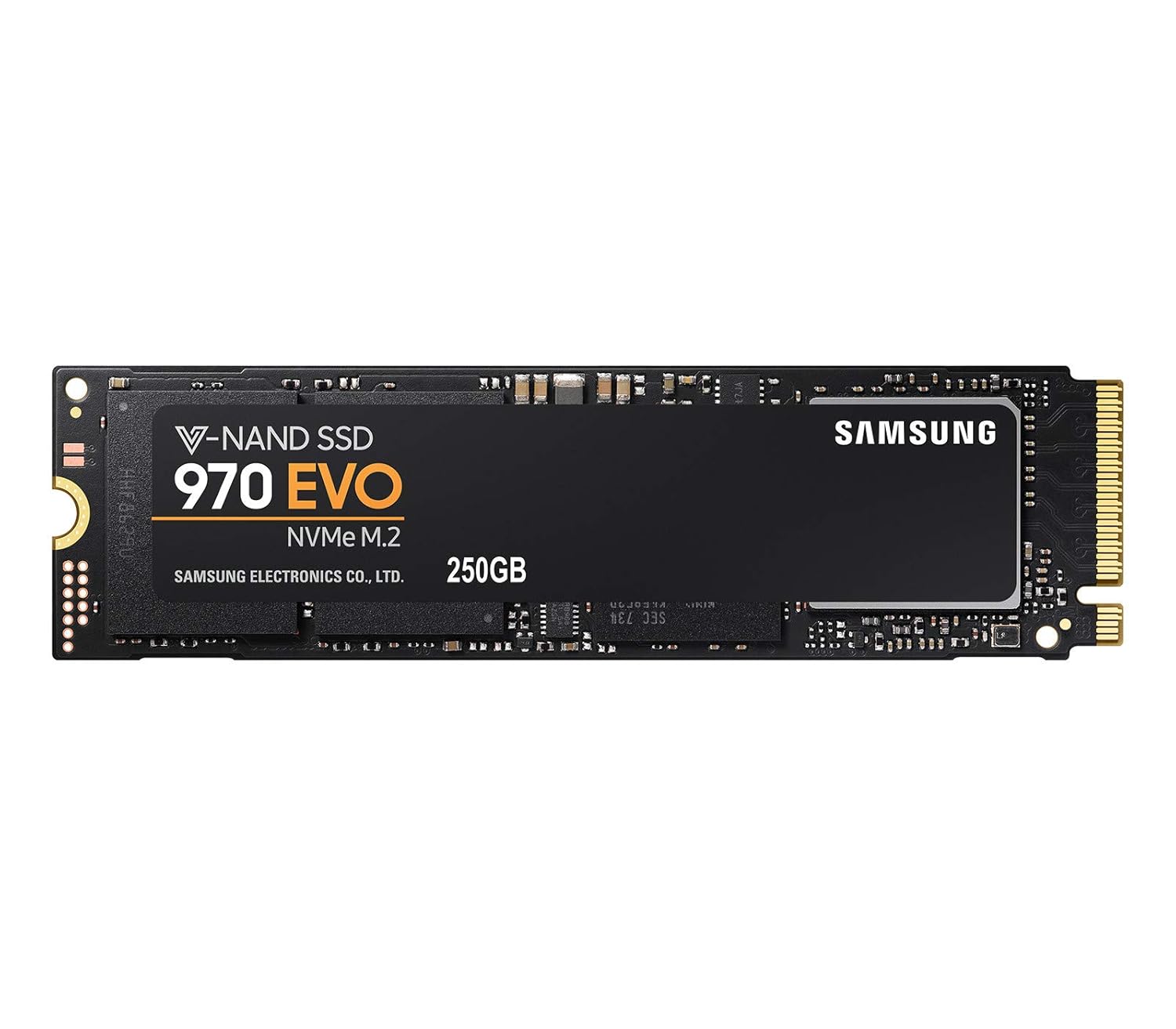

M.2:este tipo de conexion es bastante novedoso aparece en placas intel chipset serie 100 de la arquitectura skylake ete tipo de conectores permite utilizar el interfaz de almacenamiento m.2 ultra rapida que en algunas configuraciones permite conectar tres tarjetas en raid 0


U.2:son un tipo de interfaz de conexion fabricada por intel y es una especia de m.2 pero cableada de forma que puede soportar diferentes factore de forma conectados directamente a la placa.
Conectores u.2:
Resultado de imagen de u.2 connector
SATA:vienen delimitados por el chipset y nos permite conectar diferentes tipos de almacenamiento

ALIMENTACION:
molex:24 para la placa 6 para el micro y 4 pin para el led

UEFI Y BIOS
permite gestionar la compatibilidad del hardware, realizar ajustes del procesamiento del microprocesador y es donde se realiza el overclocking antiguamente se utilizaba la bios y actualmente uefi que es lo mismo pero de forma mas grafica para modificarlos es imprescendible conocimientos ya que una modificacion puede destrozar algun componente

 Resultado de imagen de bateria boton 2032
conclusion:
msi los clasifica en gaming,entusiasta/performance,arsenal,profesional
procesador: intel o amd
chipset
